Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
RENAULT MASTER II Kasten (FD) 2.5 D, RENAULT MASTER II Kasten (FD) 2.8 dTI, RENAULT MASTER II Kasten (FD) 2.2 dCI, RENAULT MASTER II Kasten (FD) 1.9 dTI, RENAULT MASTER II Kasten (FD) 2.5 dCi, RENAULT MASTER II Kasten (FD) 1.9 dCi, RENAULT MASTER II Kasten (FD) 2.5 dCi, RENAULT MASTER II Kasten (FD) 3.0 dCi, RENAULT MASTER II Kasten (FD) 2.5 dCi, RENAULT MASTER II Kasten (FD) 2.5 dCi, RENAULT MASTER II Kasten (FD) 2.5 dCi … Mehr sehen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Untere Traggelenke der Vorderachse bei RENAULT MASTER 2 Kastenwagen wechseln [AUTODOC TUTORIAL]

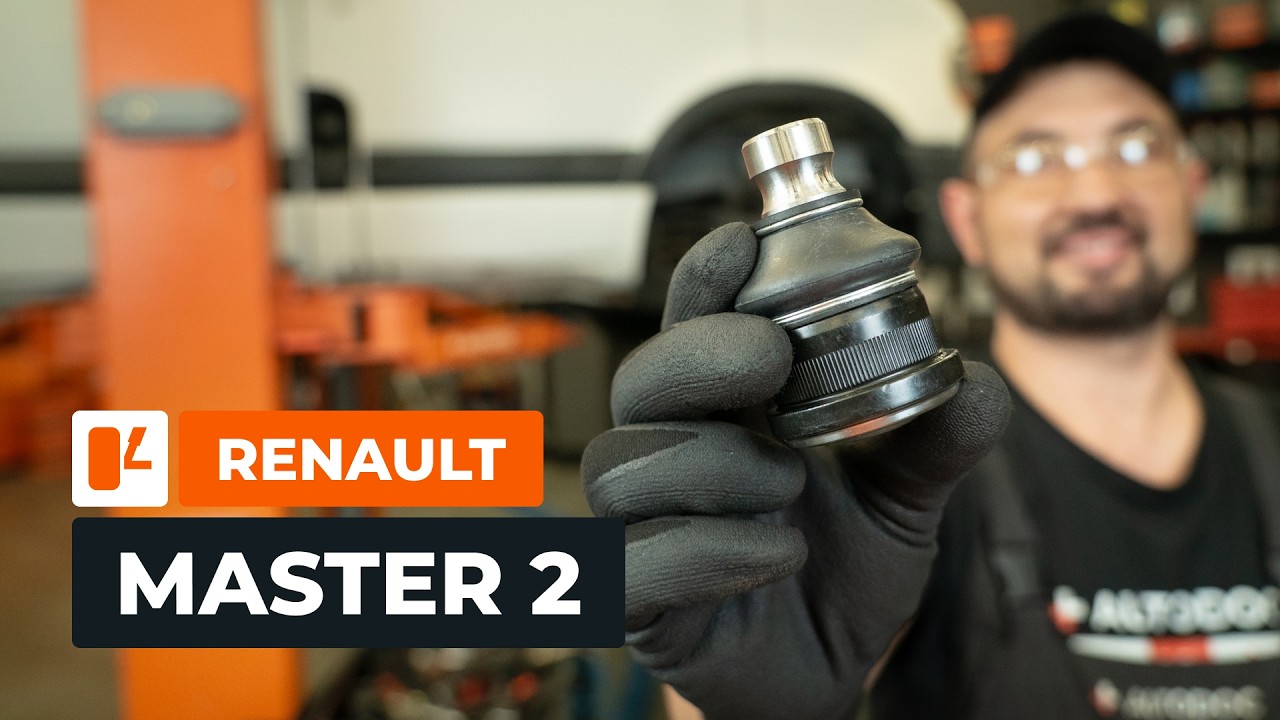

Wie Renault Master 2 Kasten Traggelenk vorne wechseln - Anleitung

Alternativprodukte

Traggelenk

Austausch: Traggelenk – Renault Master 2 Kasten. Werkzeuge, die Sie eventuell benötigen:

                      Drahtbürste

                      WD-40-Spray

                      Ein Allzweck-Reinigungsspray

                      Keramikfett

                      Drehmomentschlüssel

                      Ringmaulschlüssel, 16 mm

                      E16-Torx-Stecknuss

                      Stecknuss, 18 mm

                      Stecknuss, 21 mm

                      Stecknuss, 30 mm

                      Schlagnuss für Felgen, 24 mm

                      Ratschenschlüssel oder Elektrowerkzeug zum Lösen/Festziehen von Schraubbefestigungen

                      Drehstift

                      Kugelgelenkausdrücker-Satz

                      Schlitzschraubendreher

                      Getriebeheber oder ein zweiter Wagenheber

                      Hebebühne oder Wagenheber mit Unterstellböcken und Unterlegkeilen

Werkzeuge kaufen

Austausch: Traggelenk – Renault Master 2 Kasten. AUTODOC-Experten empfehlen:

Das Austauschverfahren ist für das rechte und linke Kugelgelenk identisch.
Alle Arbeiten sollten bei ausgeschalteter Zündung ausgeführt werden.

Austausch: Traggelenk – Renault Master 2 Kasten. Empfohlene Abfolge der Arbeitsschritte:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen, wenn Sie einen Wagenheber verwenden.
Schritt 2

Lösen Sie die Radbefestigungen. Verwenden Sie eine Schlagnuss für Felgen mit einem Durchmesser von 24 mm. Verwenden Sie einen Drehstift.
Schritt 3

Heben Sie das Auto an.

Austausch: Traggelenk – Renault Master 2 Kasten. AUTODOC empfiehlt:
Wenn Sie einen Wagenheber verwenden, achten Sie darauf, dass das Auto auf einer festen, ebenen Fläche steht.Sichern Sie das Fahrzeug zusätzlich mit Unterstellböcken ab.
Schritt 4

Schrauben Sie die Radschrauben ab.

Vorsicht!
Halten Sie das Rad beim Abschrauben der Radschrauben fest, um Verletzungen zu vermeiden.
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Stützen Sie den Achsschenkel ab. Verwenden Sie einen Getriebeheber oder einen weiteren Wagenheber.
Schritt 7

Reinigen Sie die Befestigungsbolzen des Stoßdämpfers. Benutzen Sie eine Drahtbürste. Verwenden Sie WD-40-Spray.
Schritt 8

Schrauben Sie den oberen Befestigungsbolzen des Stoßdämpfers ab. Verwenden Sie eine Stecknuss mit einem Durchmesser von 18 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 9

Schrauben Sie den unteren Befestigungsbolzen des Stoßdämpfers ab. Verwenden Sie eine Stecknuss mit einem Durchmesser von 21 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 10

Entfernen Sie die Befestigungsbolzen.
Schritt 11

Entfernen Sie den Stoßdämpfer.
Schritt 12

Reinigen Sie den Befestigungsbolzen, der den Querlenker mit dem Hilfsrahmen verbindet. Benutzen Sie eine Drahtbürste. Verwenden Sie WD-40-Spray.
Schritt 13

Lösen Sie den Befestigungsbolzen, der den Querlenker mit dem Hilfsrahmen verbindet. Verwenden Sie eine Stecknuss mit einem Durchmesser von 30 mm. Verwenden Sie einen Drehstift.
Schritt 14

Reinigen Sie die Befestigungsschraube, die das untere Traggelenk mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Verwenden Sie WD-40-Spray.
Schritt 15

Reinigen Sie die untere Befestigungsschraube des Bremssattelhalters. Benutzen Sie eine Drahtbürste. Verwenden Sie WD-40-Spray.

Schritt 16

Schrauben Sie die untere Befestigungsschraube des Bremssattelhalters ab. Verwenden Sie eine Stecknuss mit einem Durchmesser von 18 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 17

Entfernen Sie die Befestigungsschraube.
Schritt 18

Schrauben Sie die Klemmschraube ab, die das untere Traggelenk mit dem Achsschenkel verbindet. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 16 mm. Verwenden Sie eine E16-Torx-Stecknuss. Verwenden Sie einen Ratschenschlüssel.
Schritt 19

Entfernen Sie die Klemmschraube.
Schritt 20

Senken Sie den Getriebeheber bzw. den zweiten Wagenheber um 10–15 cm ab.

Austausch: Traggelenk – Renault Master 2 Kasten. Tipp:
Senken Sie den Getriebe- oder Wagenheber gleichmäßig und ohne Ruck ab, um Schäden an den Baugruppen oder Mechanismen des Fahrzeugs zu vermeiden.
Schritt 21

Trennen Sie das untere Traggelenk vom Achsschenkel.
Schritt 22

Reinigen Sie die untere Traggelenkaufnahme am Achsschenkel. Benutzen Sie eine Drahtbürste. Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 23

Entfernen Sie den Haltering von der Manschette des Traggelenks. Verwenden Sie einen Schlitzschraubendreher.
Schritt 24

Entfernen Sie die Manschette vom Traggelenk. Verwenden Sie einen Schlitzschraubendreher.
Schritt 25

Lösen Sie das Kugelgelenk vom Querlenker. Verwenden Sie einen Kugelgelenkausdrücker-Satz.
Schritt 26

Reinigen Sie die untere Traggelenkaufnahme am Querlenker. Benutzen Sie eine Drahtbürste. Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 27

Bauen Sie ein neues Traggelenk ein. Verwenden Sie einen Kugelgelenkausdrücker-Satz.

Achtung!
Achten Sie darauf, die Staubmanschette beim Eindrücken des Gelenks nicht zu beschädigen.
Schritt 28

Verbinden Sie das untere Traggelenk mit dem Achsschenkel.
Schritt 29

Bringen Sie die Klemmschraube an.
Schritt 30

Ziehen Sie die Klemmschraube an, die das untere Traggelenk mit dem Achsschenkel verbindet. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 16 mm. Verwenden Sie eine E16-Torx-Stecknuss. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 70 N·m.
Schritt 31

Montieren Sie die untere Befestigungsschraube des Bremssattelträgers.
Schritt 32

Ziehen Sie die untere Befestigungsschraube des Bremssattelträgers fest. Verwenden Sie eine Stecknuss mit einem Durchmesser von 18 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 110 N·m.
Schritt 33

Reinigen Sie die Aufnahmen des Stoßdämpfers. Benutzen Sie eine Drahtbürste. Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 34

Montieren Sie den Stoßdämpfer.
Schritt 35

Setzen Sie die Befestigungsbolzen ein.
Schritt 36

Um die Bolzen richtig anzuziehen, müssen Sie die Aufhängung aufbocken, um sie zu belasten. Verwenden Sie einen Getriebeheber oder einen weiteren Wagenheber.
Schritt 37

Ziehen Sie den oberen Befestigungsbolzen des Stoßdämpfers an. Verwenden Sie eine Stecknuss mit einem Durchmesser von 18 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 62 N·m.
Schritt 38

Ziehen Sie den unteren Befestigungsbolzen des Stoßdämpfers fest. Verwenden Sie eine Stecknuss mit einem Durchmesser von 21 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 180 N·m.
Schritt 39

Ziehen Sie die Befestigungsmutter an, die den Querlenker mit dem Hilfsrahmen verbindet. Verwenden Sie eine Stecknuss mit einem Durchmesser von 30 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 280 N·m.
Schritt 40

Entfernen Sie die Stütze unter dem Achsschenkel.

Austausch: Traggelenk – Renault Master 2 Kasten. Tipp von AUTODOC-Experten:
Senken Sie den Getriebe- oder Wagenheber gleichmäßig und ohne Ruck ab, um Schäden an den Baugruppen oder Mechanismen des Fahrzeugs zu vermeiden.
Schritt 41

Reinigen Sie die Kontaktfläche der Radfelge. Benutzen Sie eine Drahtbürste. Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 42

Behandeln Sie die Anlagefläche der Bremsscheibe, die mit der Felge in Kontakt kommt. Verwenden Sie Keramikfett.
Schritt 43

Montieren Sie das Rad.

Vorsicht!
Halten Sie das Rad beim Einschrauben der Radschrauben fest, um Verletzungen zu vermeiden.
Schritt 44

Schrauben Sie die Radschrauben ein. Verwenden Sie eine Schlagnuss für Felgen mit einem Durchmesser von 24 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 45

Senken Sie das Fahrzeug ab und ziehen Sie die Radschrauben über Kreuz fest. Verwenden Sie eine Schlagnuss für Felgen mit einem Durchmesser von 24 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 172 N·m.
Schritt 46

Entfernen Sie den Wagenheber, die Unterstellböcke und die Unterlegkeile.
