Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
SEAT Leon Schrägheck (1M1) 1.6, SEAT Leon Schrägheck (1M1) 1.9 TDI, SEAT Leon Schrägheck (1M1) 1.9 TDI, SEAT Leon Schrägheck (1M1) 1.4 16V, SEAT Leon Schrägheck (1M1) 1.8 20V T, SEAT Leon Schrägheck (1M1) 1.9 SDI, SEAT Leon Schrägheck (1M1) 1.8 20V T 4, SEAT Leon Schrägheck (1M1) 1.6 16 V, SEAT Leon Schrägheck (1M1) 2.8 Cupra 4, SEAT Leon Schrägheck (1M1) 1.9 TDI, SEAT Leon Schrägheck (1M1) 1.8 T Cupra R, SEAT Leon Schrägheck (1M1) 1.9 TDI Syncro, SEAT Leon Schrägheck (1M1) 1.9 TDI, SEAT Leon Schrägheck (1M1) 1.9 TDI, SEAT Leon Schrägheck (1M1) 1.6, SEAT Leon Schrägheck (1M1) 1.8 20V … Mehr sehen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

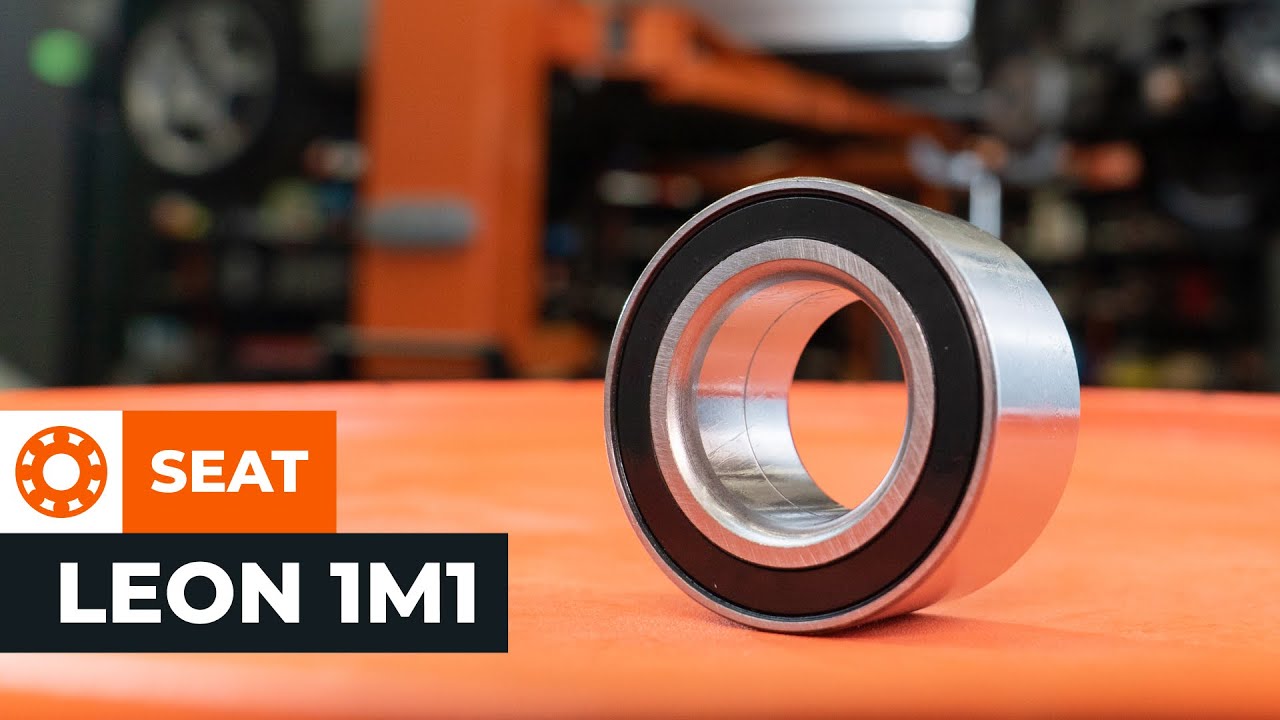

SEAT LEON 1M1 Radlager wechseln [AUTODOC TUTORIAL]

Wie Seat Leon 1M1 Radlager vorne wechseln - Anleitung

Jegliche Fahrzeugteile, die Sie auswechseln müssen – Radlager für den Leon Schrägheck (1M1) sowie andere SEAT-Modelle

Radlagersatz

        Radlagersatz für Leon I Schrägheck (1M1) Benzin (100 PS)

        Radlagersatz für Leon I Schrägheck (1M1) Benzin (125 PS)

        Radlagersatz für Leon I Schrägheck (1M1) Diesel (90 PS)

        Radlagersatz für Leon I Schrägheck (1M1) Diesel (110 PS)

        Radlagersatz für Leon I Schrägheck (1M1) Benzin (75 PS)

        Radlagersatz für Leon I Schrägheck (1M1) Benzin (180 PS)

        Radlagersatz für Leon I Schrägheck (1M1) Diesel (68 PS)

        Radlagersatz für Leon I Schrägheck (1M1) Benzin (180 PS)

        Radlagersatz für Leon I Schrägheck (1M1) Benzin (105 PS)

Austausch: Radlager – Seat Leon 1M1. Liste der Werkzeuge, die Sie benötigen:

                        Drahtbürste

                        Nylon-Reinigungsbürste

                        WD-40-Spray

                        Allzweck-Reinigungsspray

                        Bremsenreiniger

                        Keramikfett

                        Kupferpaste

                        Drehmomentschlüssel

                        Steckschlüssel-Einsatz Nr. 8

                        Steckschlüssel-Einsatz Nr. 13

                        Steckschlüssel-Einsatz Nr. 18

                        Steckschlüssel-Einsatz Nr. 19

                        Steckschlüssel-Einsatz Nr. 30

                        Stoßdämpfer-Nuss

                        Sechskant-Bit Nr. H7

                        Ring-Gabelschlüssel Nr. 18

                        Impact-Nuss für Felgen Nr. 17

                        Ratschenschlüssel

                        Windeisen

                        Phillips-Schraubendreher

                        Flacher Schraubendreher

                        3-armiger Abzieher

                        Druckstücksatz, Ein-/Auspresswerkzeug

                        Sicherungsringzange

                        Brechstange

                        Kugelgelenkabzieher

                        Unterlegkeil

Werkzeuge kaufen

AUTODOC empfiehlt:

Verwenden sie die Lagereinheiht Ihres Seat Leon 1M1 nicht wieder.
Das Austausch-Verfahren der Radnabenlagerung ist bei beiden Rädern an der gleichen Achse identisch.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Radlager – Seat Leon 1M1. Empfohlene Abfolge der Arbeitsschritte:

Schritt 1

Öffnen Sie die Motorhaube.
Schritt 2

Schrauben Sie die Kappe des Bremsflüssigkeitsausgleichsbehälters ab.
Schritt 3

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.

Schritt 4

Drehen Sie das Befestigungselement der Antriebswelle auf. Verwenden Sie Stecknuss Nr. 30. Verwenden Sie ein Windeisen.
Schritt 5

Lockern Sie die Radschrauben. Verwenden Sie eine Schlagnuss für Felgen # 17. Verwenden Sie ein Windeisen.
Schritt 6

Heben Sie das Auto an.

Austausch: Radlager – Seat Leon 1M1. AUTODOC empfiehlt:
Wenn Sie einen Wagenheber verwenden, achten Sie darauf, dass er auf einer geraden Fläche ohne Unebenheiten steht.Stützen Sie das Fahrzeug zusätzlich mit Unterstellböcken ab.
Schritt 7

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Seat Leon 1M1
Schritt 8

Nehmen Sie das Rad ab.
Schritt 9

Verteilen Sie die Bremsbeläge. Benutzen Sie ein Brecheisen.
Schritt 10

Entfernen Sie die Kappen der Führungsbolzenmanschetten des Bremssattels. Benutzen Sie ein Brecheisen.
Schritt 11

Schrauben Sie die Befestigungen des Bremssattels ab. Verwenden Sie Inbusschlüssel Nr. H7. Verwenden Sie einen Ratschenschlüssel.
Schritt 12

Entfernen Sie den Bremssattel.

Austausch: Radlager – Seat Leon 1M1. Fachleute empfehlen:
Binden Sie die Zange an die Aufhängung oder an den Körper mit einem Draht, ohne den Bremsschlauch zu trennen, um eine Entspannung des Bremssystems zu verhindern.Stellen Sie sicher, dass der Bremssattel nicht am Bremsschlauch hängt.Betätigen Sie nicht das Bremspedal, nachdem der Bremssattel entfernt wurde. Infolgedessen kann der Kolben aus dem Bremszylinder herausfallen und ein Bremsflüssigkeitsleck, sowie eine Druckentlastung können auftreten.
Schritt 13

Reinigen Sie die Bremsscheibenbefestigung. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 14

Schrauben Sie die Befestigungen der Bremsscheibe ab. Verwenden Sie einen Kreuzschlitzschraubendreher.
Schritt 15

Entfernen Sie die Befestigungsschraube.
Schritt 16

Entfernen Sie die Bremsscheibe.
Schritt 17

Lösen Sie das Befestigungselement, welches die Antriebswelle mit der Radnabe verbindet. Verwenden Sie Stecknuss Nr. 30. Verwenden Sie einen Ratschenschlüssel.
Schritt 18

Entfernen Sie die Befestigungsmutter.
Schritt 19

Reinigen Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 20

Schrauben Sie die Befestigungsmutter ab, die den Spurstangenkopf mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Ratschenschlüssel.
Schritt 21

Lösen Sie den Spurstangenkopf vom Achsschenkel. Verwenden Sie einen Kugelgelenkabzieher.
Schritt 22

Reinigen Sie den Stecker des ABS-Sensors. Verwenden Sie eine Nylon-Reinigungsbürste. Verwenden Sie Allzweckreinigungsspray.
Schritt 23

Trennen Sie den Stecker des ABS-Sensors. Verwenden Sie einen flachen Schraubendreher.
Schritt 24

Reinigen Sie die untere Befestigung, die das Federbein mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 25

Schrauben Sie das untere Befestigungselement ab, dass das Federbein mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 18. Verwenden Sie Ring-Gabelschlüssel Nr. 18. Verwenden Sie einen Ratschenschlüssel.
Schritt 26

Reinigen Sie die Befestigungselemente, die das Kugelgelenk mit dem Aufhängungslenker verbinden. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 27

Schrauben Sie die Befestigungen ab, die das Kugelgelenk mit dem Querlenker verbinden. Verwenden Sie Stecknuss Nr. 13. Verwenden Sie einen Ratschenschlüssel.
Schritt 28

Entfernen Sie die Befestigungsschrauben.

Schritt 29

Lösen Sie das Traggelenk vom Querlenker.
Schritt 30

Trennen Sie die Antriebswelle vom Achsschenkel.
Schritt 31

Entfernen Sie die Befestigungsschraube.

Schritt 32

Lösen Sie das untere Befestigungselement, dass das Federbein mit dem Achsschenkel verbindet. Verwenden Sie eine spezielle Schraubnuss, um den Stoßdämpfer zu entfernen.
Schritt 33

Lösen Sie den Achsschenkel vom Federbein.
Schritt 34

Entfernen Sie den Achsschenkel gemeinsam mit der Radnabe.
Schritt 35

Reinigen Sie die Befestigungen des Bremsenabdeckblechs. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 36

Lösen Sie die Befestigungen des Bremsenabdeckblechs. Verwenden Sie Stecknuss Nr. 8. Verwenden Sie einen Ratschenschlüssel.
Schritt 37

Entfernen Sie die Befestigungsschrauben.
Schritt 38

Entfernen Sie das Bremsenabdeckblech.
Schritt 39

Entfernen Sie die Radnabe vom Achsschenkel. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.
Schritt 40

Reinigen Sie den Sicherungsring des Radnabenlagers. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 41

Entfernen Sie den Sicherungsring am Radnabenlager. Verwenden Sie eine Sicherungsringzange.
Schritt 42

Drücken Sie das Radnabenlager heraus. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.
Schritt 43

Reinigen Sie den Einbauort für die Nabenlagerung. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 44

Drücken Sie das neue Lager in den Achsschenkel. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.

Austausch: Radlager – Seat Leon 1M1. AUTODOC-Experten empfehlen:
Kontrollieren Sie die Radnabenlagereinheit, um sicherzustellen, dass sie richtig positioniert ist. Vermeiden Sie eine Fehlausrichtung.Hören Sie direkt auf, auf die Oberfläche der Lagereinheit zu drücken, wenn sie in ihren Montagesitz eingesetzt wurde.
Schritt 45

Bringen Sie den Sicherungsring am Radnabenlager an. Verwenden Sie eine Sicherungsringzange.
Schritt 46

Demontieren Sie den Lagerinnenring, der sich noch auf der Nabe befindet. Benutzen Sie einen dreiarmigen Abzieher.
Schritt 47

Reinigen Sie den Befestigungssitz der Radnabe. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 48

Montieren Sie die Radnabe auf dem Achsschenkel. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.

AUTODOC empfiehlt:
Stellen Sie sicher, dass die Radnabe richtig positioniert ist. Vermeiden Sie jegliche Fehlausrichtung.
Schritt 49

Reinigen Sie die Anbringungssitze des Federbeins. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 50

Die Keilwellen des CV-Gelenks der Antriebswelle reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 51

Behandeln Sie die Keilwellen des Antriebswellen-Gleichlaufgelenks. Benutzen Sie ein Kupferschmiermittel.

Schritt 52

Reinigen Sie den Kugelgelenk-Montagesitz. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 53

Reinigen Sie die Befestigung des Spurstangenkopfes. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 54

Installieren Sie den Achsschenkel mit der auf ihm vormontierten Radnabe.

Schritt 55

Befestigen Sie das Federbein auf dem Achsschenkel.
Schritt 56

Bringen Sie die Befestigungsschraube an.
Schritt 57

Bauen Sie die Antriebswelle ein.
Schritt 58

Verbinden Sie das Kugelgelenk mit dem Lenker.
Schritt 59

Bringen Sie die Befestigungsschrauben an.
Schritt 60

Ziehen Sie die Befestigungen an, die das Kugelgelenk mit dem Achslenker verbinden. Verwenden Sie Stecknuss Nr. 13. Verwenden Sie einen Ratschenschlüssel.
Schritt 61

Reinigen Sie den Montagesitz des Bremsenabdeckblechs. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.

Schritt 62

Bringen Sie das Bremsenabdeckblech an.
Schritt 63

Bringen Sie die Befestigungsschrauben an.

Schritt 64

Ziehen Sie die Befestigungen des Bremsscheiben-Spritzblechs an. Verwenden Sie Stecknuss Nr. 8. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 10 Nm Drehmoment fest.
Schritt 65

Bringen Sie die Befestigungsmutter an.
Schritt 66

Schrauben Sie die Befestigungen der Antriebswelle an. Verwenden Sie Stecknuss Nr. 30. Verwenden Sie einen Ratschenschlüssel.
Schritt 67

Behandeln Sie den Stecker des ABS-Sensors. Verwenden Sie dielektrisches Fett.
Schritt 68

Befestigen Sie den Stecker des ABS-Sensors.
Schritt 69

Verbinden Sie den Spurstangenkopf mit dem Achsschenkel.
Schritt 70

Schrauben Sie die Befestigungsmutter auf, die den Spurstangenkopf mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Ratschenschlüssel.
Schritt 71

Reinigen Sie die Radnabe. Benutzen Sie eine Drahtbürste.
Schritt 72

Behandeln Sie die Kontaktfläche. Verwenden Sie Keramikfett.
Schritt 73

Bauen Sie die Bremsscheibe ein.
Schritt 74

Bringen Sie die Befestigungsschraube an.
Schritt 75

Schrauben Sie die Befestigungen der Bremsscheibe fest. Verwenden Sie einen Kreuzschlitzschraubendreher. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 4 Nm Drehmoment fest.
Schritt 76

Entfernen Sie Schmutz und Staub vom Bremssattelhalter. Benutzen Sie eine Drahtbürste. Benutzen Sie einen Bremsenreiniger.
Schritt 77

Bauen Sie den Bremssattel ein und befestigen Sie diesen.
Schritt 78

Ziehen Sie die Bremssattelbefestigungen fest. Verwenden Sie Inbusschlüssel Nr. H7. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 28 Nm Drehmoment fest.
Schritt 79

Setzen Sie die Kappen auf die Führungsbolzenmanschetten des Bremssattels.
Schritt 80

Schrauben Sie die Befestigungen fest, die das Kugelgelenk mit dem Querlenker verbinden. Verwenden Sie Stecknuss Nr. 13. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 20 Nm Drehmoment fest.+90°

Austausch: Radlager – Seat Leon 1M1. Tipp von AUTODOC:
Achtung! Verwenden Sie unbedingt neue Befestigungen.
Schritt 81

Ziehen Sie die Befestigungsmutter an, die den Spurstangenkopf mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 45 Nm Drehmoment fest.
Schritt 82

Schrauben Sie die unteren Befestigungen des Federbeins fest. Verwenden Sie Stecknuss Nr. 18. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 50 Nm Drehmoment fest.+90°

AUTODOC empfiehlt:
Achtung! Verwenden Sie unbedingt neue Befestigungen.
Schritt 83

Behandeln Sie das Befestigungselement, das das Federbein mit dem Achsschenkel verbindet. Benutzen Sie ein Kupferschmiermittel.

Schritt 84

Behandeln Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie ein Kupferschmiermittel.

Schritt 85

Behandeln Sie die Befestigungen des Kugelgelenks. Benutzen Sie ein Kupferschmiermittel.

Schritt 86

Reinigen Sie die Oberfläche an welcher die Felge montiert werden soll. Benutzen Sie eine Drahtbürste.
Schritt 87

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Verwenden Sie Keramikfett.
Schritt 88

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.
Schritt 89

Bauen Sie das Rad ein.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad, während Sie die Befestigungsschrauben einschrauben. Seat Leon 1M1
Schritt 90

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 17. Verwenden Sie einen Ratschenschlüssel.
Schritt 91

Senken Sie das Auto ab.
Schritt 92

Die Antriebswellenmutter festziehen. Verwenden Sie Stecknuss Nr. 30. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 200 Nm Drehmoment fest.
Schritt 93

Ziehen Sie die Radschrauben unter Verwendung eines Kreuzmusters an. Verwenden Sie eine Schlagnuss für Felgen # 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 120 Nm Drehmoment fest.
Schritt 94

Entfernen Sie den Wagenheber sowie die Unterlegkeile.

Austausch: Radlager – Seat Leon 1M1. Tipp von AUTODOC-Experten:
Betätigen Sie, ohne den Motor zu starten, das Bremspedal mehrmals, bis Sie erheblichen Widerstand spüren.Überprüfen Sie den Bremsflüssigkeitsstand im Ausgleichsbehälter und füllen Sie gegebenenfalls nach.
Schritt 95

Schrauben Sie die Kappe des Ausgleichsbehälters für die Bremsflüssigkeit fest.
Schritt 96

Schließen Sie die Motorhaube.

War diese Anleitung hilfreich?

Bitte bewerten Sie diese Anleitung auf einer Skala von 1 bis 5. Wenn Sie Fragen haben, können Sie uns gerne kontaktieren.

Auf der Suche nach den richtigen Reifen?

Finden Sie heraus, welche Reifen- und Felgengrößen mit dem Modell SEAT Leon I Schrägheck (1M1) kompatibel sind.

Reifen durchsuchen

Wie Seat Leon 1M1 Spurstangenkopf wechseln - Anleitung

Kostenfrei runterladen
1.43 MB
Wie Seat Leon 1M1 vorderer unterer Lenker wechseln - Anleitung

Kostenfrei runterladen
1.91 MB
Wie Seat Leon 1M1 Radlager hinten wechseln - Anleitung

Kostenfrei runterladen
2.78 MB
Wie SEAT Leon Schrägheck (1M1) Domlager vorne wechseln - Anleitung

Kostenfrei runterladen
2.8 MB
Wie SEAT Leon Schrägheck (1M1) Traggelenk vorne wechseln - Anleitung

Kostenfrei runterladen
1.4 MB
Wie SEAT Leon Schrägheck (1M1) Koppelstange vorne wechseln - Anleitung

Kostenfrei runterladen
634.88 KB

Wie Seat Leon 1P1 Radlager vorne wechseln - Anleitung

Kostenfrei runterladen
2.63 MB
Wie Seat Leon 1P1 Radlager hinten wechseln - Anleitung

Kostenfrei runterladen
2.62 MB
Wie Seat Leon 1M1 Radlager hinten wechseln - Anleitung

Kostenfrei runterladen
2.78 MB
Radlager wechseln – Wegleitung

Allgemeingültig

Kostenfrei runterladen
2.41 MB
Wie Seat Ibiza 6L1 Radlager hinten wechseln - Anleitung

Kostenfrei runterladen
1.88 MB
Wie SEAT Cordoba Limousine (6K2) Radlager hinten wechseln - Anleitung

Kostenfrei runterladen
1.36 MB

Ihr Profil ist Ihr persönlicher Assistent

Es dient der Autokostennachverfolgung, als Serviceheft und Teileaustauschplaner sowie als Notizen- und Dokumentenablage.

Installieren Sie die AUTODOC CLUB App!

Ihr persönlicher Kfz-Kostenmanager, Wartungstipps, Erinnerungen an anstehende Termine und Wartungsintervalle, Anleitungen für Selbstreparaturen – all das auf Ihrem Handy.

Scannen

Um die App herunterzuladen:

- scannen Sie den QR-Code ein
- vom App Store herunterladen
- von Google Play herunterladen

Was tun, wenn die Autoheizung nicht funktioniert | Tipps von AUTODOC

20K Mal angeklickt

Veröffentlicht am: 11/02/2021
Die 5 häufigsten Gründe für Quietschgeräusche in deinem Auto | Tipps von AUTODOC

6K Mal angeklickt

Veröffentlicht am: 26/10/2023
Wodurch wird ein Verbrennungsaussetzer verursacht? | AUTODOC

12K Mal angeklickt

Veröffentlicht am: 10/11/2020
Chrom- und Lackpflege für den Chrysler Windsor | AUTODOC

2K Mal angeklickt

Veröffentlicht am: 07/03/2021
