Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30) … Mehr sehen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

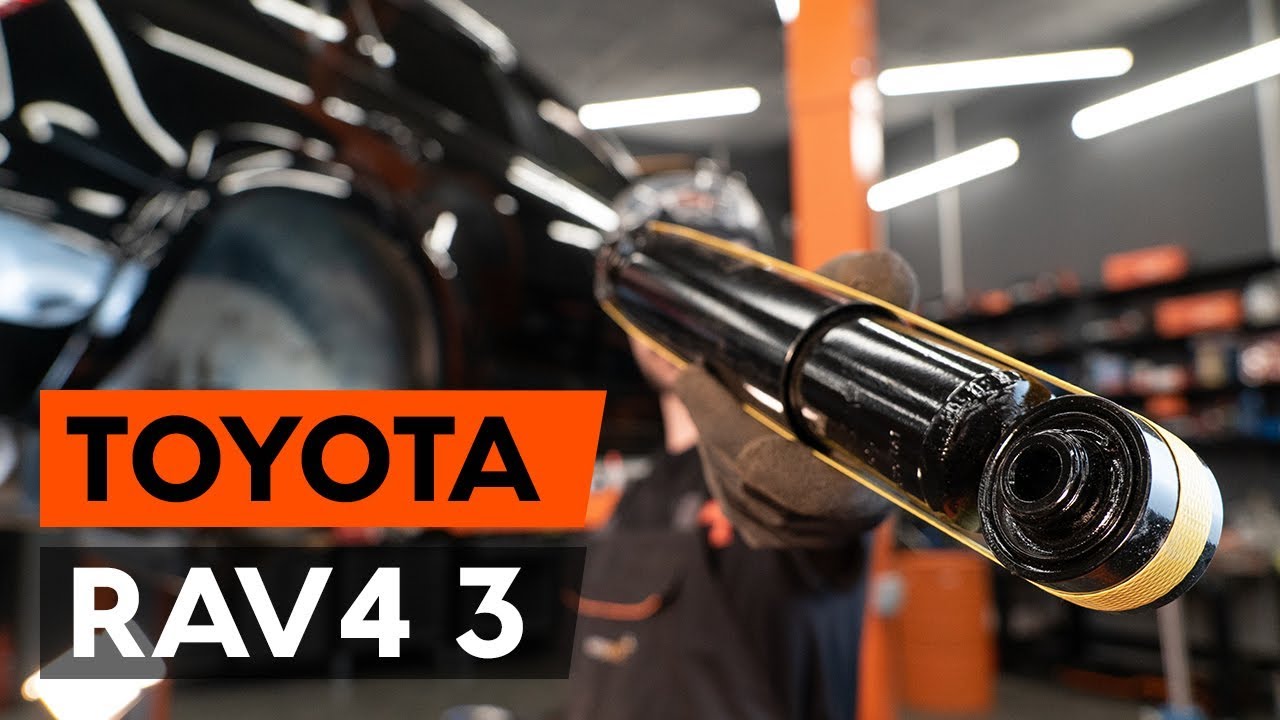

Wie TOYOTA RAV 4 3 (XA30) Stoßdämpfer hinten wechseln [AUTODOC TUTORIAL]

Wie Toyota RAV4 III Stoßdämpfer hinten wechseln - Anleitung

Jegliche Fahrzeugteile, die Sie auswechseln müssen – Stoßdämpfer für den RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) sowie andere TOYOTA-Modelle

Stoßdämpfer

Federbein

        Stoßdämpfer für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33) Benzin (170 PS)

        Stoßdämpfer für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) Benzin (152 PS)

        Stoßdämpfer für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (136 PS)

        Stoßdämpfer für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (177 PS)

        Stoßdämpfer für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38) Benzin (170 PS)

        Stoßdämpfer für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_) Benzin (158 PS)

        Stoßdämpfer für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_) Benzin (158 PS)

        Stoßdämpfer für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Diesel (150 PS)

        Stoßdämpfer für TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) Diesel (150 PS)

Austausch: Stoßdämpfer – Toyota RAV4 III. Werkzeuge, die Sie benötigen werden:

                        Drahtbürste

                        WD-40-Spray

                        Allzweck-Reinigungsspray

                        Kupferpaste

                        Ring-Gabelschlüssel Nr. 17

                        Steckschlüssel-Einsatz Nr. 12

                        Steckschlüssel-Einsatz Nr. 17

                        Impact-Nuss für Felgen Nr. 21

                        Ratschenschlüssel

                        Drehmomentschlüssel

                        Windeisen

                        Brechstange

                        Hydraulischer Getriebeheber

                        Unterlegkeil

Werkzeuge kaufen

Austausch: Stoßdämpfer – Toyota RAV4 III. AUTODOC empfiehlt:

Beide Stoßdämpfer der hinteren Aufhängung sollten gleichzeitig ausgewechselt werden.
Der Ablauf des Austauschs ist für den linken und den rechten Stoßdämpfer der hinteren Aufhängung identisch.
Austausch: Stoßdämpfer – Toyota RAV4 III. Gehen Sie wie folgt vor:

Führen Sie den Wechsel in der folgenden Reihenfolge durch:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.

Schritt 2

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 21.
Schritt 3

Heben Sie die Rückseite des Autos und sichern auf Stützen.
Schritt 4

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Toyota RAV4 III
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Reinigen Sie alle Verbindungen des Querlenkers. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 7

Schrauben Sie den hinteren Querarmverschluss vom Achsschenkel ab. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie ein Windeisen.
Schritt 8

Stützen Sie den Arm. Benutzen Sie einen hydraulischen Getriebeheber.
Schritt 9

Entfernen Sie die Befestigungsschraube.
Schritt 10

Reinigen Sie die Befestigungen der Koppelstange. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 11

Schrauben Sie das Befestigungselement heraus, das den Stabilisator mit dem Querlenker verbindet. Verwenden Sie Stecknuss Nr. 17.
Schritt 12

Entfernen Sie den Träger unter dem Arm.

Austausch: Stoßdämpfer – Toyota RAV4 III. Tipp von AUTODOC-Experten:
Senken Sie hydraulischen Getriebeheber langsam ohne ruckartige Bewegungen ab, um Beschädigungen an den Baugruppen und Mechanismen zu vermeiden.
Schritt 13

Lösen Sie den Aufhängungsarm vom hinteren Achsschenkel.
Schritt 14

Entfernen Sie die Feder.

Austausch: Stoßdämpfer – Toyota RAV4 III. Tipp:
Überprüfen Sie die Gummilager der Feder der Aufhängung. Erneuern Sie diese bei Bedarf.
Schritt 15

Schrauben Sie den unteren Befestiger des Stoßdämpfers ab. Verwenden Sie Ring-Gabelschlüssel Nr. 17. Verwenden Sie Stecknuss Nr. 17.
Schritt 16

Ziehen Sie den Lenker herunter. Entfernen Sie die Befestigungsschraube.
Schritt 17

Lösen Sie den unteren Teil des Stoßdämpfers. Benutzen Sie ein Brecheisen.
Schritt 18

Reinigen Sie das Befestigungselement der ABS-Sensor-Halterung. Benutzen Sie WD-40-Spray.
Schritt 19

Schrauben Sie den ABS-Kabelhalter ab. Verwenden Sie Stecknuss Nr. 12. Verwenden Sie einen Ratschenschlüssel.
Schritt 20

Reinigen Sie die Stoßdämpferbefestigungen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 21

Schrauben Sie das obere Befestigungselement des Stoßdämpfers ab. Verwenden Sie Ring-Gabelschlüssel Nr. 17 (2 Teile).
Schritt 22

Entfernen Sie die Befestigungsschraube.

Austausch: Stoßdämpfer – Toyota RAV4 III. Tipp von AUTODOC-Experten:
Halten Sie, um Verletzungen zu vermeiden, den Stoßdämpfer fest während Sie die Befestigungsschrauben lösen.
Schritt 23

Den Stoßdämpfer entfernen.
Schritt 24

Reinigen Sie die Stoßdämpferaufnahmen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.

Austausch: Stoßdämpfer – Toyota RAV4 III. Tipp von AUTODOC:
Bevor Sie einen neuen Stoßdämpfer anbringen, solltenn Sie ihn 3 - 5 mal manuell pumpen.
Schritt 25

Platzieren Sie den Stoßdämpfer im Radkasten und befestigen Sie ihn.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie beim Einschrauben der Befestigungsschrauben den Stoßdämpfer fest. Toyota RAV4 III
Schritt 26

Bringen Sie die Befestigungsschrauben an.
Schritt 27

Ziehen Sie die obere Stoßdämpferbefestigung an. Verwenden Sie Ring-Gabelschlüssel Nr. 17 (2 Teile). Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 80 Nm Drehmoment fest.
Schritt 28

Stützen Sie die Achsschenkelachse auf. Benutzen Sie einen hydraulischen Getriebeheber.
Schritt 29

Ziehen Sie den unteren Befestiger des Stoßdämpfers an. Verwenden Sie Ring-Gabelschlüssel Nr. 17. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 80 Nm Drehmoment fest.
Schritt 30

Entfernen Sie den Träger unter der Achsschenkelachse.

AUTODOC empfiehlt:
Austausch: Stoßdämpfer – Toyota RAV4 III. Senken Sie den Getriebeheber langsam und ruckfrei ab, um eine Beschädigung der Komponenten und Vorrichtungen zu vermeiden.
Schritt 31

Bauen Sie die Spiralfeder zusammen mit den Gummilager in deren Aufnahmen ein.
Schritt 32

Stützen Sie den Arm. Benutzen Sie einen hydraulischen Getriebeheber.
Schritt 33

Reinigen Sie die Montagebohrungen und die Gewinde des Querlenkers. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 34

Bringen Sie den Aufhängungsarm am hinteren Achsschenkel an.
Schritt 35

Bringen Sie die Befestigungsschraube an. Benutzen Sie ein Brecheisen.
Schritt 36

Heben Sie den hydraulischen Getriebeheber um 10–15 cm an.
Schritt 37

Ziehen Sie den Lenker am Achsschenkel an. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 90 Nm Drehmoment fest.
Schritt 38

Entfernen Sie den Träger unter dem Arm.

Austausch: Stoßdämpfer – Toyota RAV4 III. AUTODOC-Experten empfehlen:
Senken Sie hydraulischen Getriebeheber langsam ohne ruckartige Bewegungen ab, um Beschädigungen an den Baugruppen und Mechanismen zu vermeiden.
Schritt 39

Ziehen Sie das Befestigungselement an, das den Stabilisator mit dem Querlenker verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 17. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 30 Nm Drehmoment fest.
Schritt 40

Ziehen Sie den ABS-Kabelhalter an. Verwenden Sie Stecknuss Nr. 12. Verwenden Sie einen Ratschenschlüssel.
Schritt 41

Behandeln Sie alle Gelenke des Querlenkers. Benutzen Sie ein Kupferschmiermittel.
Schritt 42

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 43

Die Bremsscheibenoberfläche reinigen. Verwenden Sie Allzweckreinigungsspray.
Schritt 44

Bringen Sie das Rad an.

Austausch: Stoßdämpfer – Toyota RAV4 III. Fachleute empfehlen:
Um Verletzungen zu vermeiden, halten Sie beim Schrauben der Befestigungsschrauben das Rad fest.
Schritt 45

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 21.
Schritt 46

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 103 Nm Drehmoment fest.
Schritt 47

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
