Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
TOYOTA Yaris Schrägheck (_P9_) 1.3 VVT-i (NCP90_), TOYOTA Yaris Schrägheck (_P9_) 1.33 VVT-i (NSP90_), TOYOTA Yaris Schrägheck (_P9_) 1.0 VVT-i (KSP90_), TOYOTA Yaris Schrägheck (_P9_) 1.4 D-4D (NLP90_), TOYOTA Yaris Schrägheck (_P9_) 1.8 VVTi (ZSP90_), TOYOTA Yaris Schrägheck (_P9_) 1.5 (NCP91_), TOYOTA Yaris Schrägheck (_P9_) 1.33 VVT-i (NSP90_), TOYOTA Yaris Schrägheck (_P9_) 1.0 GPL (KSP90_), TOYOTA Yaris Schrägheck (_P9_) 1.3 VVT-i (SCP90_) … Mehr sehen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

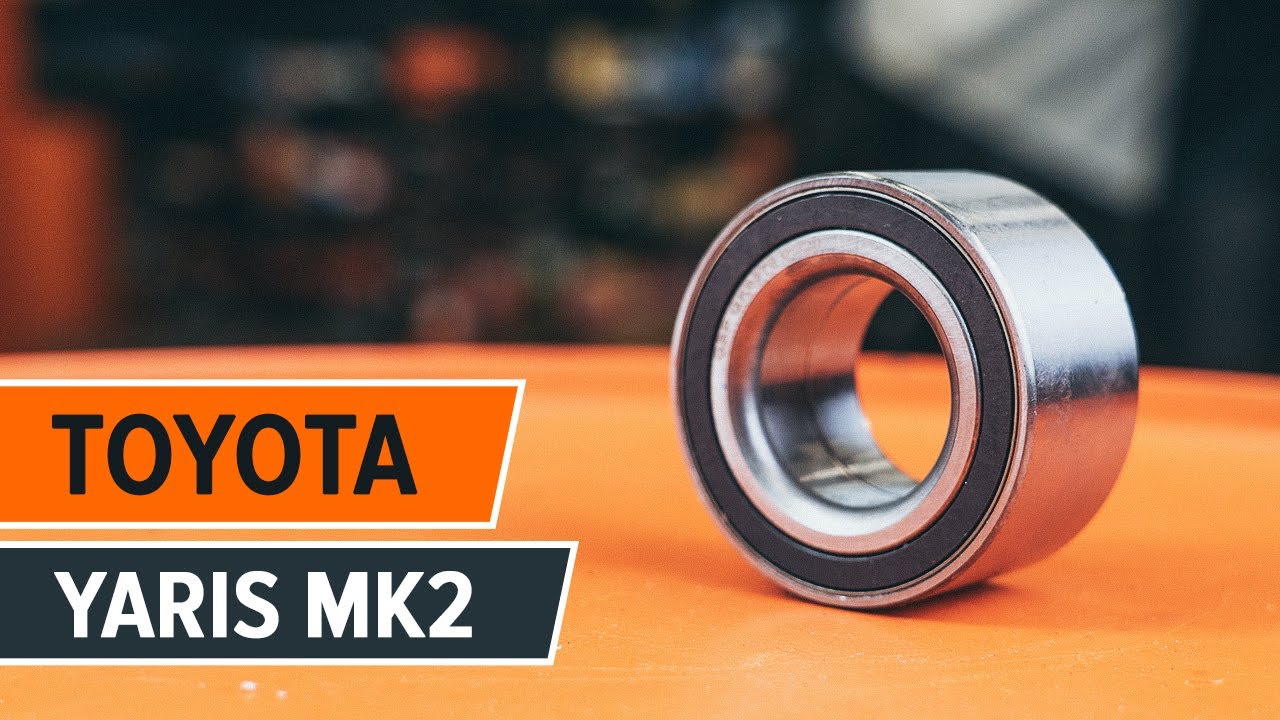

TOYOTA YARIS Mk2 Radlager wechseln [AUTODOC TUTORIAL]

Wie Toyota Yaris Mk2 Radlager vorne wechseln - Anleitung

Jegliche Fahrzeugteile, die Sie auswechseln müssen – Radlager für den Yaris Schrägheck (_P9_) sowie andere TOYOTA-Modelle

Radlagersatz

        Radlagersatz für Yaris II Schrägheck (XP9) Benzin (86 PS)

        Radlagersatz für Yaris II Schrägheck (XP9) Benzin (99 PS)

        Radlagersatz für Yaris II Schrägheck (XP9) Benzin (69 PS)

        Radlagersatz für Yaris II Schrägheck (XP9) Diesel (90 PS)

        Radlagersatz für Yaris II Schrägheck (XP9) Benzin (87 PS)

        Radlagersatz für Yaris II Schrägheck (XP9) Benzin (133 PS)

        Radlagersatz für Yaris II Schrägheck (XP9) Benzin (109 PS)

        Radlagersatz für Yaris II Schrägheck (XP9) Benzin (100 PS)

        Radlagersatz für Yaris II Schrägheck (XP9) Benzin/Autogas (LPG) (69 PS)

Austausch: Radlager – Toyota Yaris Mk2. Werkzeuge, die Sie benötigen werden:

                        Drahtbürste

                        WD-40-Spray

                        Bremsenreiniger

                        Keramikfett

                        Kupferpaste

                        Drehmomentschlüssel

                        Ring-Gabelschlüssel Nr. 19

                        Steckschlüssel-Einsatz Nr. 10

                        Steckschlüssel-Einsatz Nr. 17

                        Steckschlüssel-Einsatz Nr. 19

                        12-Kant-Stecknuss Nr. 30

                        Torx-Bit T30

                        Impact-Nuss für Felgen Nr. 21

                        Kugelgelenkabzieher

                        Trennmesser für Lager

                        Ratschenschlüssel

                        Flachmeißel

                        Sicherungsringzange

                        Windeisen

                        Hammer

                        Druckstücksatz, Ein-/Auspresswerkzeug

                        Brechstange

Werkzeuge kaufen

AUTODOC empfiehlt:

Verwenden sie die Lagereinheiht Ihres Toyota Yaris Mk2 nicht wieder.
Das Austausch-Verfahren der Radnabenlagerung ist bei beiden Rädern an der gleichen Achse identisch.
Bitte beachten Sie: alle Arbeiten am Auto – Toyota Yaris Mk2 – sollten bei ausgeschaltetem Motor durchgeführt werden.

Führen Sie den Wechsel in der folgenden Reihenfolge durch:

Schritt 1

Öffnen Sie die Motorhaube. Schrauben Sie die Kappe des Bremsflüssigkeitsausgleichsbehälters ab.
Schritt 2

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.

Schritt 3

Drehen Sie das Befestigungselement der Antriebswelle auf. Verwenden Sie die 12-Kant-Stecknuss Nr. 30. Verwenden Sie ein Windeisen.
Schritt 4

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 21.
Schritt 5

Heben Sie das Auto an.

Austausch: Radlager – Toyota Yaris Mk2. Fachleute empfehlen:
Wenn Sie einen Wagenheber verwenden, achten Sie darauf, dass er auf einer geraden Fläche ohne Unebenheiten steht.Stützen Sie das Fahrzeug zusätzlich mit Unterstellböcken ab.
Schritt 6

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Toyota Yaris Mk2
Schritt 7

Nehmen Sie das Rad ab.
Schritt 8

Verteilen Sie die Bremsbeläge. Benutzen Sie ein Brecheisen.
Schritt 9

Reinigen Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 10

Entfernen Sie den Sicherungsstift, der die Befestigung fixiert, die den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie ein Brecheisen.
Schritt 11

Lösen Sie das Ende der Befestigungsmutter an dem Achsschenkel. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Ratschenschlüssel.
Schritt 12

Ziehen Sie den Spurstangenkopf vom Achsschenkel. Verwenden Sie einen Kugelgelenkabzieher.
Schritt 13

Reinigen Sie die Befestigung des ABS-Sensors. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 14

Schrauben Sie die Befestigung des ABS-Sensors ab. Verwenden Sie Stecknuss Nr. 10. Verwenden Sie einen Ratschenschlüssel.
Schritt 15

Entfernen Sie die Befestigungsschraube.
Schritt 16

Lösen Sie den ABS-Sensor. Benutzen Sie ein Brecheisen.
Schritt 17

Lösen Sie das Befestigungselement, welches die Antriebswelle mit der Radnabe verbindet. Verwenden Sie die 12-Kant-Stecknuss Nr. 30. Verwenden Sie einen Ratschenschlüssel.
Schritt 18

Reinigen Sie das Verbindungselement, welches das Kugelgelenk mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 19

Entfernen Sie den Sicherungsstift, der die Befestigung fixiert, die das Kugelgelenk mit dem Achsschenkel verbindet. Benutzen Sie ein Brecheisen.
Schritt 20

Schrauben Sie die Kugelgelenkbefestigung vom Achsschenkel ab. Verwenden Sie Ring-Gabelschlüssel Nr. 19.
Schritt 21

Entfernen Sie die Befestigungsmutter.
Schritt 22

Trennen Sie das Kugelgelenk vom Achsschenkel. Verwenden Sie einen Kugelgelenkabzieher.
Schritt 23

Die Befestigungselemente der Bremssattelhalterung reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 24

Schrauben Sie die Befestigungen des Bremssattelhalters ab. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Ratschenschlüssel.
Schritt 25

Entfernen Sie die Befestigungsschrauben.

Schritt 26

Bauen Sie den Bremssattel inklusive dessen Halterung aus.

Austausch: Radlager – Toyota Yaris Mk2. Tipp von AUTODOC-Experten:
Binden Sie die Zange an die Aufhängung oder an den Körper mit einem Draht, ohne den Bremsschlauch zu trennen, um eine Entspannung des Bremssystems zu verhindern.Stellen Sie sicher, dass der Bremssattel nicht am Bremsschlauch hängt.Betätigen Sie nicht das Bremspedal, nachdem der Bremssattel entfernt wurde. Infolgedessen kann der Kolben aus dem Bremszylinder herausfallen und ein Bremsflüssigkeitsleck, sowie eine Druckentlastung können auftreten.Bremssattelhalter, Bremssattelführungsstifte und Manschetten prüfen. Säubern Sie diese. Bei Bedarf ersetzen.
Schritt 27

Entfernen Sie die Bremsscheibe.
Schritt 28

Die Befestigungselemente, die das Federbein mit dem Achsschenkel verbinden, reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 29

Schrauben Sie die Befestigungen ab, die das Federbein mit dem Achsschenkel verbinden. Verwenden Sie Ring-Gabelschlüssel Nr. 19. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Ratschenschlüssel.
Schritt 30

Entfernen Sie die Befestigungsschrauben.
Schritt 31

Trennen Sie die Antriebswelle vom Achsschenkel.

AUTODOC empfiehlt:
Stellen Sie sicher, dass die Antriebswelle nicht entladen ist (wenn das Fahrzeug aufgebockt ist).
Schritt 32

Ziehen Sie den Achsschenkel vom Dämpferbein ab.
Schritt 33

Entfernen Sie den Achsschenkel gemeinsam mit der Radnabe.
Schritt 34

Reinigen Sie die Anbringungssitze des Federbeins. Die Keilwellen des CV-Gelenks der Antriebswelle reinigen. Reinigen Sie das Verbindungselement, welches das Kugelgelenk mit dem Achsschenkel verbindet. Reinigen Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 35

Lösen Sie die Befestigungen des Bremsenabdeckblechs. Verwenden Sie den Torx T30.
Schritt 36

Entfernen Sie die Nabe vom Achsschenkel. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.
Schritt 37

Entfernen Sie das Bremsenabdeckblech.
Schritt 38

Reinigen Sie den Sicherungsring des Radnabenlagers. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 39

Entfernen Sie den Sicherungsring am Radnabenlager. Verwenden Sie eine Sicherungsringzange.
Schritt 40

Demontieren Sie den Lagerinnenring, der sich noch auf der Nabe befindet. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug. Verwenden Sie ein ein Trennmesser für Lager.
Schritt 41

Drücken Sie das Radnabenlager heraus. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.
Schritt 42

Reinigen Sie den Einbauort für die Nabenlagerung. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 43

Drücken Sie das neue Lager in dem Achsschenkel. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.

Austausch: Radlager – Toyota Yaris Mk2. AUTODOC empfiehlt:
Kontrollieren Sie die Radnabenlagereinheit, um sicherzustellen, dass sie richtig positioniert ist. Vermeiden Sie eine Fehlausrichtung.Hören Sie direkt auf, auf die Oberfläche der Lagereinheit zu drücken, wenn sie in ihren Montagesitz eingesetzt wurde.
Schritt 44

Bringen Sie den Sicherungsring am Radnabenlager an. Verwenden Sie eine Sicherungsringzange.
Schritt 45

Bringen Sie das Bremsenabdeckblech an.

Schritt 46

Drehen Sie die Befestigungen des Bremsenabdeckblechs ein. Verwenden Sie den Torx T30.
Schritt 47

Installieren Sie die Radnabe auf dem Achsschenkel. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.

Austausch: Radlager – Toyota Yaris Mk2. AUTODOC-Experten empfehlen:
Stellen Sie sicher, dass die Radnabe richtig positioniert ist. Vermeiden Sie jegliche Fehlausrichtung.
Schritt 48

Installieren Sie den Achsschenkel mit der auf ihm vormontierten Radnabe.

Schritt 49

Befestigen Sie das Dämpferbein auf dem Achsschenkel.
Schritt 50

Bringen Sie die Befestigungsschrauben an.
Schritt 51

Bringen Sie den Achsschenkel an der Antriebswelle an.
Schritt 52

Verbinden Sie das Kugelgelenk mit dem Achsschenkel.
Schritt 53

Bringen Sie die Befestigungsmutter an.
Schritt 54

Schrauben Sie das Befestigungselement ein, das das Federbein mit dem Achsschenkel verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 19. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Ratschenschlüssel.
Schritt 55

Schrauben Sie das Befestigungselement ein, das das Kugelgelenk mit dem Achsschenkel verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 19.
Schritt 56

Ziehen Sie das Befestigungselement fest, das das Traggelenk mit dem Achsschenkel verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 65 Nm Drehmoment fest.
Schritt 57

Montieren Sie den Sicherungsstift, der die Befestigung fixiert, die das Kugelgelenk mit dem Achsschenkel verbindet.
Schritt 58

Behandeln Sie die Befestigung des Kugelgelenks. Benutzen Sie ein Kupferschmiermittel.

Schritt 59

Bauen Sie den Spurstangenkopf an dem Achsschenkel an.
Schritt 60

Ziehen Sie die Befestigungsmutter an, die den Spurstangenkopf mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 49 Nm Drehmoment fest.
Schritt 61

Montieren Sie den Sicherungsstift, der die Befestigung fixiert, die den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie ein Brecheisen.
Schritt 62

Behandeln Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie ein Kupferschmiermittel.

Schritt 63

Bringen Sie den ABS-Sensor an.
Schritt 64

Bringen Sie die Befestigungsschraube an.
Schritt 65

Schrauben Sie die Befestigung, die den ABS-Sensor am Achsschenkel verbindet, fest. Verwenden Sie Stecknuss Nr. 10. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 8 Nm Drehmoment fest.
Schritt 66

Ziehen Sie die unteren Befestigungen an, die das Federbein mit dem Achsschenkel verbinden. Verwenden Sie Ring-Gabelschlüssel Nr. 19. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 164 Nm Drehmoment fest.
Schritt 67

Reinigen Sie die Nabe. Benutzen Sie eine Drahtbürste.

Schritt 68

Behandeln Sie die Kontaktfläche. Verwenden Sie Keramikfett.
Schritt 69

Bringen Sie die Bremsscheibe an.
Schritt 70

Bauen Sie den Bremssattel zusammen mit seiner Halterung ein.
Schritt 71

Bringen Sie die Befestigungsschrauben an.
Schritt 72

Ziehen Sie die Befestigungen des Bremssattelhalters fest. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 107 Nm Drehmoment fest.
Schritt 73

Reinigen Sie die Oberfläche an welcher die Felge montiert werden soll. Benutzen Sie eine Drahtbürste.
Schritt 74

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Verwenden Sie Keramikfett.
Schritt 75

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Radlager – Toyota Yaris Mk2. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 76

Die Antriebswellenmutter festziehen. Verwenden Sie die 12-Kant-Stecknuss Nr. 30. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 216 Nm Drehmoment fest.
Schritt 77

Verstemmen Sie abermals das Befestigungselement der Antriebswelle. Verwenden Sie einen flachen Metallmeißel. Benutzen Sie einen Hammer.
Schritt 78

Bringen Sie das Rad an.

Austausch: Radlager – Toyota Yaris Mk2. Tipp von AUTODOC-Experten:
Um Verletzungen zu vermeiden, halten Sie beim Schrauben der Befestigungsschrauben das Rad fest.
Schritt 79

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 21.
Schritt 80

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie eine Schlagnuss für Felgen # 21. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 103 Nm Drehmoment fest.
Schritt 81

Entfernen Sie den Wagenheber sowie die Unterlegkeile.

AUTODOC empfiehlt:
Ohne das Starten des Motors drücken Sie das Bremspedal mehrmals, bis Sie signifikanten Widerstand spüren.Prüfen Sie den Bremsflüssigkeitsstand im Ausgleichsbehälter und füllen Sie ggf. nach.
Schritt 82

Schrauben Sie die Kappe des Ausgleichsbehälters für die Bremsflüssigkeit fest. Schließen Sie die Haube.
