Der Ablauf des Austauschs ist sowohl für den linken als auch den rechten Bremssattel an der gleichen Achse identisch.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

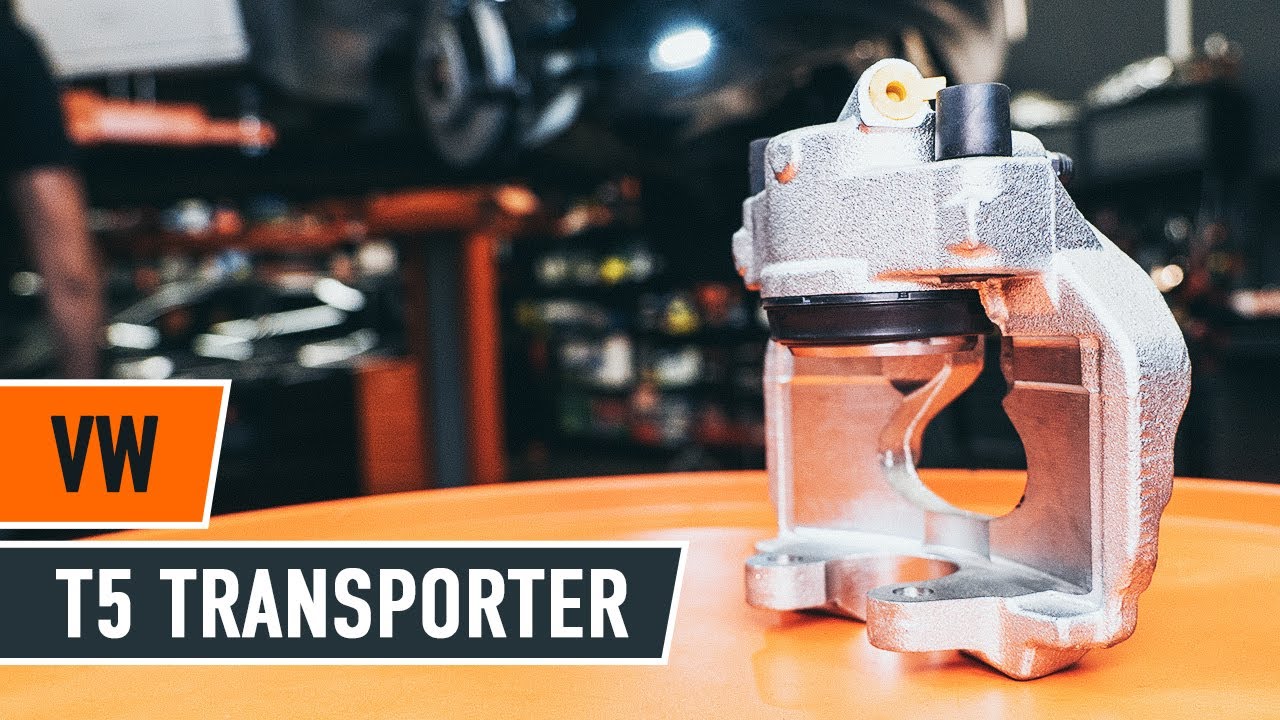

Austausch: Bremssattel – VW T5 Transporter. Empfohlene Abfolge der Arbeitsschritte:
Schritt 1
Öffnen Sie die Motorhaube.Schrauben Sie die Kappe des Bremsflüssigkeitsausgleichsbehälters ab.
Schritt 2
Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 3
Lösen Sie die Radhalterungsschrauben.Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 4
Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 5
Schrauben Sie die Radbolzen heraus.
AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. VW T5 Transporter
Schritt 6
Nehmen Sie das Rad ab.
Schritt 7
Entfernen Sie die Staubschutzkappen der Bremssattel-Führungsstifte.Benutzen Sie ein Brecheisen.
Schritt 8
Schrauben Sie die Befestigung des Bremssattels ab.Verwenden Sie Inbusschlüssel Nr. H7.Verwenden Sie einen Ratschenschlüssel.
Schritt 9
Verteilen Sie die Bremsbeläge.Benutzen Sie ein Brecheisen.
Schritt 10
Klemmen Sie den Bremsschlauch ab, indem Sie eine geeignete Klemme einsetzen.
Schritt 11
Reinigen Sie den Bereich, in welchem der Bremsschlauch an den Bremssattel angeschlossen ist, sowie den Bereich der Führungsbolzen.Benutzen Sie eine Drahtbürste.Benutzen Sie einen Bremsenreiniger.
AUTODOC empfiehlt:
Austausch: Bremssattel – VW T5 Transporter. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 12
Stellen Sie einen Behälter darunter, um die Bremsflüssigkeit zu sammeln.
Schritt 13
Lösen Sie die Bremsschlauchbefestigung.Verwenden Sie Ring-Gabelschlüssel Nr. 14.
Schritt 14
Lösen Sie die Bremssattel-Haltefeder.Benutzen Sie ein Brecheisen.
Wenn Sie Bremssattel austauschen, dann wird empfohlen, dass Sie den Bremsschlauch auf Beschädigungen untersuchen und diesen bei Bedarf durch einen neuen zu ersetzen.Wenn ein Bremssattel ersetzt wird, wird empfohlen, die Bremsbeläge zu ersetzen, prüfen Sie den Zustand der Bremsscheiben und ersetzen sie durch neue, wenn nötig.Falls im Kit mit dem neuen Bremssattel keine Führungsbolzen enthalten sind, benutzen Sie die alten Pins.
Schritt 16
Schrauben Sie den Bremsschlauch vom Bremssattel ab.
Schritt 17
Entfernen Sie die Bremsbeläge.
Schritt 18
Säubern Sie die Halterung des Bremssattels.Benutzen Sie eine Drahtbürste.Benutzen Sie einen Bremsenreiniger.
AUTODOC empfiehlt:
Austausch: Bremssattel – VW T5 Transporter. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 19
Behandeln Sie den Bremsschlauch.Benutzen Sie einen Bremsenreiniger.
Austausch: Bremssattel – VW T5 Transporter. Tipp:
Warten Sie einige Minuten nachdem Sie das Spray aufgebracht haben.
Schritt 20
Installieren und fixieren Sie den Bremsschlauch in einen neuen Bremssattel.Verwenden Sie Ring-Gabelschlüssel Nr. 14.
Schritt 21
Bringen Sie die Bremsbeläge an.
Schritt 22
Installieren Sie den Bremssattel und fixieren Sie diesen.Verwenden Sie Inbusschlüssel Nr. H7.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 35 Nm Drehmoment fest.
Schritt 23
Installieren Sie die Staubschutzkappen der Bremssattel-Führungsstifte.
Schritt 24
Ziehen Sie das Befestigungselement an, das die Bremsleitung mit dem Bremssattel verbindet.Verwenden Sie Ring-Gabelschlüssel Nr. 14.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 8 Nm Drehmoment fest.
Schritt 25
Entfernen Sie die Klammer des Bremsschlauchs.
Schritt 26
Bauen Sie die Bremssattel-Haltefeder ein.Benutzen Sie ein Brecheisen.
Schritt 27
Lösen Sie die Bremsentlüftungsschraube.Verwenden Sie Ring-Gabelschlüssel Nr. 10.
Schritt 28
Verbinden Sie den Schlauch des Bremsentlüftungs-Kits mit der Bremsentlüftungsschraube.
Schritt 29
Entlüften Sie das Bremssattelsystem.Ohne das Starten des Motors drücken Sie das Bremspedal mehrmals, bis Sie signifikanten Widerstand spüren.
Schritt 30
Ziehen Sie die Bremsentlüftungsschraube an.Verwenden Sie Ring-Gabelschlüssel Nr. 10.
Schritt 31
Trennen Sie den Schlauch des Bremsentlüftungs-Kits.
Schritt 32
Entfernen Sie den Schmutz von der Schraube zur Befestigung des Bremsschlauchs.Benutzen Sie einen Bremsenreiniger.
AUTODOC empfiehlt:
Austausch: Bremssattel – VW T5 Transporter. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 33
Ziehen Sie die Entlüftungsschraube des Bremssattels an.Verwenden Sie Stecknuss Nr. 10.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 6 Nm Drehmoment fest.
Schritt 34
Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt.Benutzen Sie ein Kupferschmiermittel.
Schritt 35
Die Bremsscheibenoberfläche reinigen.Benutzen Sie einen Bremsenreiniger.
Warten Sie einige Minuten nachdem Sie das Spray aufgebracht haben.
Schritt 36
Bringen Sie das Rad an.
AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. VW T5 Transporter
Schritt 37
Schrauben Sie die Radbolzen fest.Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 38
Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an.Verwenden Sie eine Schlagnuss für Felgen # 19.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 120 Nm Drehmoment fest.
Schritt 39
Entfernen Sie den Wagenheber sowie die Unterlegkeile.
